Máy Phay CNC Chính Hãng

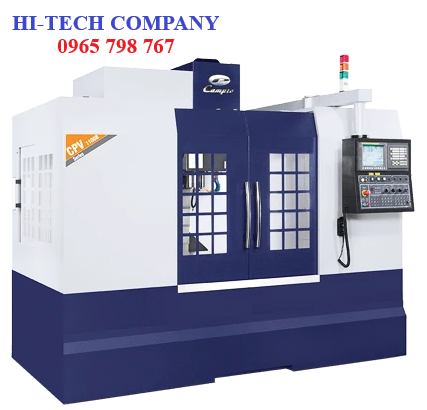

Máy phay CNC hay còn gọi là trung tâm gia công cnc là máy dùng để gia công cắt gọt kim loại, được sản xuất bởi hãng Campro Đài Loan.
Máy Phay CNC của hãng Campro không chỉ được sử dụng phổ biến trong nước mà đây là dòng máy đước xuất khẩu đi hơn 50 Quốc Gia trên thế giới trong đó có Nhật Bản, Hàn Quốc, Châu Âu, Ý, Thổ Nhỉ Kỳ, Hoa Kỳ……..
MÁY PHAY CNC CHÍNH HÃNG ĐÀI LOAN Campro là dòng máy phay CNC kiểu truyền động đai do hãng Campro sản xuất trên dây truyền công nghệ tiến, có độ chính xác cao nhưng có giá thành cạnh tranh, đáp ứng được nhu cầu gia công chế tạo cơ khí chính xác.
CNC Vertical Milling Machine – Máy phay CNC Campro được sử dụng rộng rãi trong trong các lĩnh vực sản xuất khuôn mẫu, sản xuất khuôn ép nhựa, sản xuất khuôn thổi nhựa pét, sản xuất khuôn dập, sản xuất linh kiện ô tô, xe gắn máy, công nghiệp hằng không, hằng hải và cơ khí chế tạo máy.
Đặc điểm kỹ thuật máy phay CNC chính hãng
– Máy phay CNC Campro Đài Loan độ chính xác cao không kém máy phay CNC Nhật Bản, nhưng giá Đài Loan.
– Máy phay Campro đa dạng về chủng loại (cắt nặng, cắt nhẹ), có nhiều kích thước bàn máy để khách hàng dễ lựa chọn với nhu cầu sản xuất chế tạo của mình.
– Campro đang cung cấp hệ thống công cụ loại cánh tay với 24 công cụ (STD); 32/40 công cụ (OPT)
– Thiết kế cấu trúc cứng vững giảm độ rung và tăng sự ổn định của máy móc trong khi trao đổi công cụ.
– Các cấu trúc chính được làm bằng những thứ tốt nhất với phương pháp đúc Meehanite. Các thành phần được ủ để đảm bảo độ chính xác cao nhất có thể.
– Sử dụng đường dẫn tuyến tính con lăn tải trọng siêu lớn.
– Độ chính xác cao và mịn của gia công bề mặt khuôn.
Cấu tạo máy phay CNC chính hãng Campro
Máy Phay CNC sản xuất tại hãng Campro Đài Loan được gia công với các quy trình nghiêm ngặt.
Máy phay CNC thường được cấu tạo cụ thể như sau:
Khung máy
Thân máy được đúc từ vật liệu gang Meehanite sau đó mang thân máy ra môi trường tự nhiên khoảng 6 -8 tháng nhầm thực hiện quá trình thường hóa, sau khi thường hóa xong. Người ta tiếp tục đem thân máy vào gia công theo hính dáng và kích thước tùy theo nhu cầu của người sử dụng
Sau quá trình gia công thân máy sẽ tiếp đến quá trình lắp ráp các bộ phận chi tiết khác của máy vào để hoàn thiện máy và cho ra đời một sản phẩm phục vụ cho nhu cầu gia công chính xác.
Trục Chính (Spindle) và Hệ thống làm mát
– Trục chính là nơi gắn dao phay và là nơi truyền động tạo ra tốc độ cắt trong gia công chi tiết, trục chính có thế được định vị theo chiều dọc hoặc chiều ngang tùy thuộc vào kiểu máy và model máy.
– Trục chính quyết định độ vững chắc và độ chính xác của dao phay khi thưc hiện nguyên công phay, khoan, doa, taro,……để trục chính hoạt động ổn định trong suốt khoảng thời gian dài chúng ta cần thường xuyên kiểm tra hệ thống bôi trơn trên máy.
– Hệ thống làm mát để giúp cung cấp nước làm mát cho bề mặt cắt hoặc trục quay với dụng cụ trong quá trình gia công. Ngoài ra, chất làm mát cũng sẽ loại bỏ nhiệt được tạo ra bởi hoạt động gia công.
– Hệ thống làm mát của máy phay CNC bao gồm một máy bơm làm mát, một đường ống ra, một đường ống hồi lưu, một công tắc và một vòi phun.
Hệ thống bôi trơn (Lubrication system)
Hệ thống bôi trơn bao gồm một bơm dầu bằng tay, tách dầu, van tiết lưu, ống dẫn dầu.
Máy công cụ áp dụng phương pháp bôi trơn định kỳ và sử dụng bơm dầu bôi trơn bằng tay để bôi trơn ống bọc trục chính, ray dẫn hướng dọc và ngang và trục vít bi ba chiều thông qua bộ tách dầu để nâng cao tuổi thọ của máy công cụ.
Hệ thống truyền động
Đây là một bộ phận quan trọng của máy phay CNC, quyết định độ chính xác gia công của máy. Bao gồm bộ vít me bi, gối đỡ bi hai đầu trục vít me, khớp nối động cơ, ray trượt bi,… Độ bền và độ ổn định lâu dài của máy phụ thuộc hoàn toàn vào các bộ phận truyền động này.
Bàn máy (Worktable)
Bàn máy là nơi kẹp chặt và cố định phôi trong suốt quá trình gia công chi tiết sản phẩm. Đa số tất cả bàn máy được thiết kế theo rảnh chữ T, nguồn cấp của bàn máy được dẫn động bởi động cơ servo, được lắp ở đầu bên phải của bàn. Cặp trục vít me bi được dẫn động bởi ròng rọc có răng bên trong nó.
Vít me bi (Lead Screw)
Có nhiệm vụ biến chuyển động quay thành chuyển động tịnh tiến với ma sát thấp. Giúp các bộ phận máy truyền động chính xác, lâu dài. Mang lại hiệu suất làm việc cao.
Một trục vít me bao gồm một rãnh xoắn ốc cho các viên bi trong ổ bi, vòng bi chạy bên trong, ổ bi – balls bearing, chuyển động tịnh tiến qua lại một cách chính xác.
Bảng Điều Khiển (Controller)
Bảng điều khiển là nơi điều khiển vận hành toàn bộ hoạt động của máy và là nơi tiếp nhận các mã code chương trình trong quá trình gia công sản phẩm chi tiết.
Thông số kỹ thuật máy phay CNC chính hãng Campro
| Thông số/model | Đơn vị | CPV-850B | CPV-1050B | CPV-1100B | CPV-1400B | CPV-1600B | CPV-1800B | CPV-2200B |
| Hành trình | ||||||||
| Hành trình trục X | mm (in) | 850 (33.4″) | 1,050 (41.3″) | 1,100 (43.3″) | 1.400 (55,1″) | 1,600 (62.9″) | 1,800 (70.8″) | 2,200 (86.6″) |
| Hành trình trục Y | mm (in) | 530 (20.8″) | 530 (20.8″) | 620 (24.4″) | 750 (29,5″) | 830 (32.6″) | 830 (32.6″) | 1,020 (40.1″) |
| Hành trình trục Z | mm (in) | 530 (20.8″) | 780 (30.7″) | 600 (23.6″) | 650 (25,5″) | 700 (27.5″) | 700 (27.5″) | 800 (31.4″) |
| Khoảng cách từ mũi trục chính đến mặt bàn | mm (in) | 100~630 (3.9″ ~ 24.8″) | 100~880 (3.9″ ~ 34.6″) | 120~720 (4.7″ ~ 28.3″) | 130~780 (5,1″~30,7″) | 130~830 (5.1″ ~ 32.6″) | 150~850 (5.9″ ~ 33.4″) | 200~1,000 (7.8″ ~ 39.3″) |
| Khoảng cách từ tâm trục chính đến cột | mm (in) | 590 (23.2″) | 590 (23.2″) | 670 (26.3″) | 780 (30,7″) | 850 (33.4″) | 850 (33.4″) | 1,050 (41.3″) |
Bàn máy | ||||||||
Kích thước bàn máy | mm (in) | 950 × 530 (37.4″ x 20.8″) | 1,050 × 530 (41.3″ x 20.8″) | 1,200 × 600 (47.2″ x 23.6″) | 1.550 × 700 (61″ x 27,5″) | 1,800 × 800 (70.8″ x 31.4″) | 2,000 × 800 (78.7″ x 31.4″) | 2,400 × 1,020 (94.4″ x 40.1″) |
| Tải trọng tối đa của bàn máy | kg (lb) | 800 (1,763) | 1,000 (2,204) | 1,100 (2,425) | 1.800 (3.968) | 2,000 (4,409) | 2,200 (4,850) | 3,000 (6,613) |
| Rãnh chữ T (Rộng x Số rãnh x Khoảng cách tâm rãnh) | mm (in) | 18 x 5 x 100 (0.7″ x 5 x 3.9″) | 18 x 5 x 100 (0.7″ x 5 x 3.9″) | 18 x 5 x 100 (0.7″ x 5 x 3.9″) | 18 x 5 x 100 (0,7″ x 5 x 3,9″) | 22 x 6 x 125 (0.8″ x 6 x 4.9″) | 22 x 6 x 125 (0.8″ x 6 x 4.9″) | 22 x 6 x 125 (0.8″ x 6 x 4.9″) |
| Trục chính | ||||||||
| Tốc độ trục chính | rpm | 8,000 | 10,000 | 8,000 | 8000 | 8,000 | 6,000 | 6,000 |
| Động cơ trục chính | kW (HP) | 11 / 15 (20HP) | 11 / 15 (20HP) | 11 / 15 (20HP) | 9/11 (15 HP) | 9 / 11 (15HP) | 11 / 15 (20HP) | 11 / 15 (20HP) |
| Độ côn trục chính | type | Côn 7 độ, chiều dài côn 24mm(BT40) | Côn 7 độ, chiều dài côn 24mm(BT40) | Côn 7 độ, chiều dài côn 24mm(BT40) | Côn 7 độ, chiều dài côn 24mm(BT40) | Côn 7 độ, chiều dài côn 24mm(BT40) | Côn 7 độ, chiều dài côn 24mm(BT50) | Côn 7 độ, chiều dài côn 24mm(BT50) |
Bộ thay đổi công cụ tự động | ||||||||
| Loại ATC | type | Kiểu cánh tay | Kiểu cánh tay | Kiểu cánh tay | Kiểu cánh tay | Kiểu cánh tay | Kiểu cánh tay | Kiểu cánh tay |
| Loại đầu kẹp dao | type | BT-40 | BT-40 | BT-40 | BT-40 | BT-40 | BT-50 | BT-50 |
| Đuôi BT (Đuôi chuột) | type | P-40T (45°) | P-40T (45°) | P-40T (45°) | P-40T (45°) | P-40T (45°) | P-50T (45°) | P-50T (45°) |
| Khả năng lưu trữ dụng cụ | pcs. | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Đường kính dụng cụ tối đa | mm (in) | Ø80 (Ø3.1″) | Ø80 (Ø3.1″) | Ø80 (Ø3.1″) | Ø80 (Ø3,1″) | Ø80 (Ø3.1″) | Ø110 (Ø4.3″) | Ø110 (Ø4.3″) |
| Đường kính dụng cụ tối đa | mm (in) | Ø150 (Ø5.9″) | Ø150 (Ø5.9″) | Ø150 (Ø5.9″) | Ø150 (Ø5,9″) | Ø150 (Ø5.9″) | Ø200 (Ø7.8″) | Ø200 (Ø7.8″) |
| Chiều dài dụng cụ tối đa | mm (in) | 250 (9.8″) | 250 (9.8″) | 250 (9.8″) | 250 (9,8″) | 250 (9.8″) | 300 (11.8″) | 300 (11.8″) |
| Trọng lượng dụng cụ tối đa | kg (lb) | 7 (15) | 7 (15) | 7 (15) | 7 (15) | 7 (15) | 15 (33) | 15 (33) |
| Thời gian thay đổi công cụ (Công cụ liền kề) | giây | 2.5 | 2.5 | 2.5 | 2,5 | 2.5 | 3.5 | 3.5 |
| Thời gian thay đổi công cụ (Không liền kề) | giây | 6 | 6 | 6 | 6 | 6 | 7 | 7 |
Tốc độ cấp liệu | ||||||||
| Di chuyển nhanh (X / Y / Z) | m (in)/min. | 20 / 20 / 20 (787.4 / 787.4 / 787.4) | 30 / 30 / 30 (1,181.1 / 1,181.1 / 1,181.1) | 20 / 20 / 20 (787.4 / 787.4 / 787.4) | 15/15/15 (590,5 / 590,5 / 590,5) | 15 / 15 / 12 (590.5 x 590.5 x 472.4) | 15 / 15 / 12 (590.5 x 590.5 x 472.4) | 12 / 12 / 10 (472.4 x 472.4 x 393.7) |
| Tốc độ cắt | mm (in)/min. | 10,000 (393.7) | 10,000 (393.7) | 10,000 (393.7) | 10.000 (393,7) | 10,000 (393.7) | 10,000 (393.7) | 10,000 (393.7) |
Khác | ||||||||
| Đế máy(Rộng × Sâu) | mm (in) | 2,700 × 2,428 (106″ x 95″) | 3,650 × 2,690 (143″ x 105″) | 3,325 × 2,700 (130″ x 106″) | 3.885 × 3.250 (152″ x 127″) | 4,300 × 3,245 (169″ x 127″) | 4,800 × 3,245 (188″ x 127″) | 5,860 × 4,050 (230″ x 159″) |
| Trọng lượng máy | kg (lb) | 6,000 (13,227) | 6,700 (14,770) | 6,500 (14,330) | 11.000 (24.250) | 14,500 (31,967) | 16,000 (35,273) | 22,000 (48,501) |
| Chiều cao máy tối đa | mm (in) | 2,780 (109″) | 2,900 (114″) | 2,880 (113″) | 2.875 (113″) | 3,200 (125″) | 3,200 (125″) | 3,460 (136″) |
| Nguồn khí nén | kg/cm 2 (PSI) | 6~8 (85~113) | 6~8 (85~113) | 6~8 (85~113) | 6~8 (85~113) | 6~8 (85~113) | 6~8 (85~113) | 6~8 (85~113) |
| Nguồn điện | KVA | 20 | 20 | 20 | 25 | 25 | 30 | 40 |
Video giới thiệu máy phay cnc chính hãng Campro
Campro Đài Loan do Hi-Tech đại diện ủy quyền phân phối và làm dịch vụ sau bán hàng toàn thị trường tại Việt Nam, Khách hàng mua máy phay CNC Campro hãy liên hệ trực tiếp đến chúng tôi.
Máy phay đứng CNC hãng Campro hệ điều hành fanuc do hãng Campro Đài Loan sản xuất với độ chính xác cao, giá cả cạnh tranh phù hợp với các công ty gia công sản xuất tại Việt Nam.
Với hơn 10 năm kinh nghiệm trong lĩnh vực cung cấp giải pháp CNC, đội ngũ kỹ sư của chúng tôi luôn hướng đến dịch vụ bảo trì bảo dưỡng máy sau khi bán hàng. Quý Khách hàng vui lòng liên hệ với chúng tôi.
