Máy mài phẳng Equiptop

Máy mài phẳng Equiptop là dòng máy mài chính xác đến từ Đài Loan, được phát triển với nhiều cấu hình từ máy mài phẳng thủ công, bán tự động đến máy mài phẳng tự động và CNC.

Các dòng máy Equiptop khác nhau chủ yếu ở mức độ tự động hóa, phương thức điều khiển, khả năng thiết lập chu trình mài và cách kiểm soát chuyển động của bàn máy, đầu mài.

Từ những cấu hình đơn giản dành cho gia công linh hoạt đến các hệ thống tự động phục vụ sản xuất lặp lại, máy mài phẳng Equiptop đáp ứng nhiều nhu cầu trong gia công khuôn mẫu, cơ khí chính xác và sản xuất công nghiệp.

Các dòng máy mài phẳng Equiptop

Equiptop phát triển nhiều cấu hình máy mài phẳng, trong đó có 5 nhóm chính:

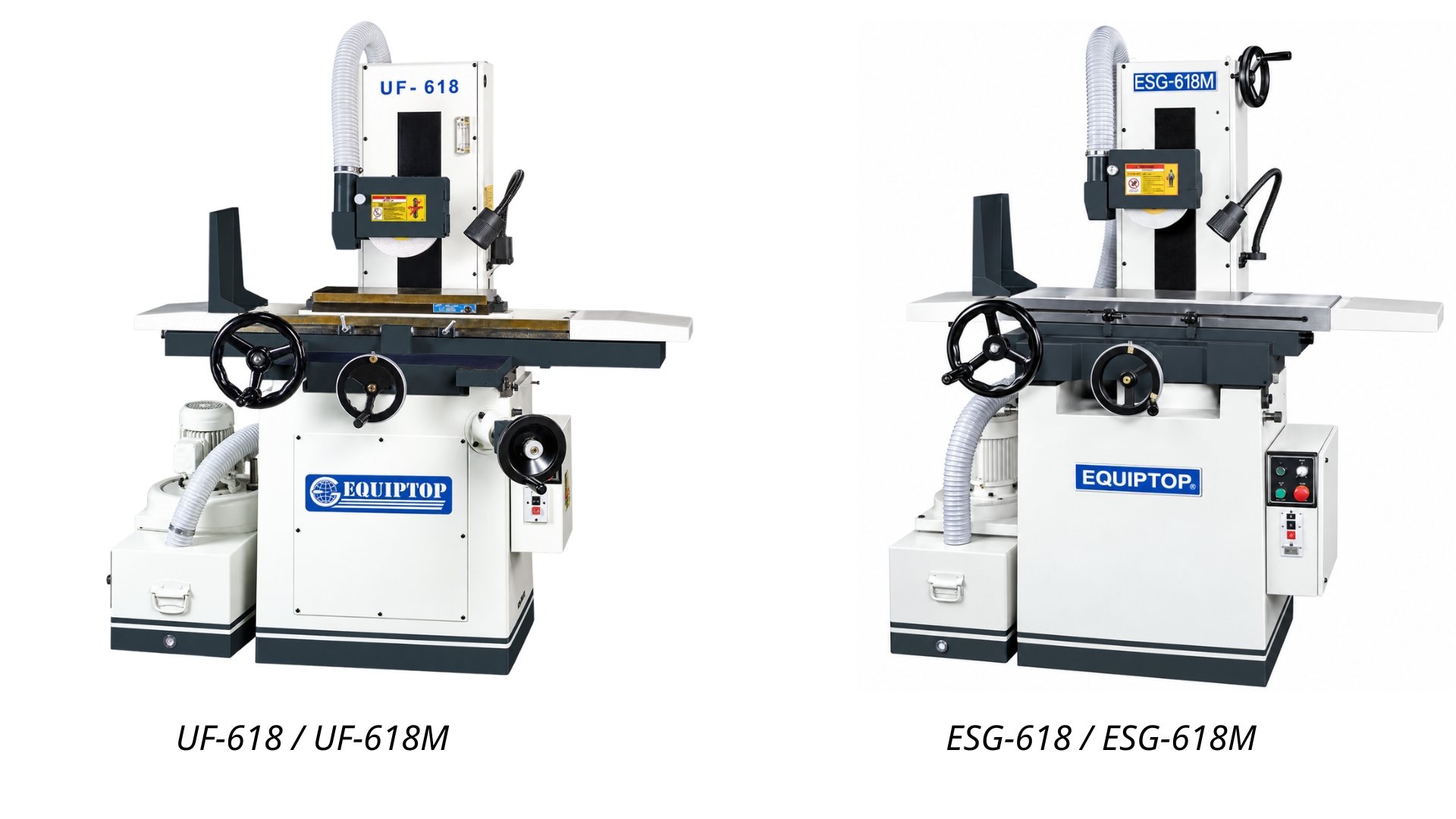

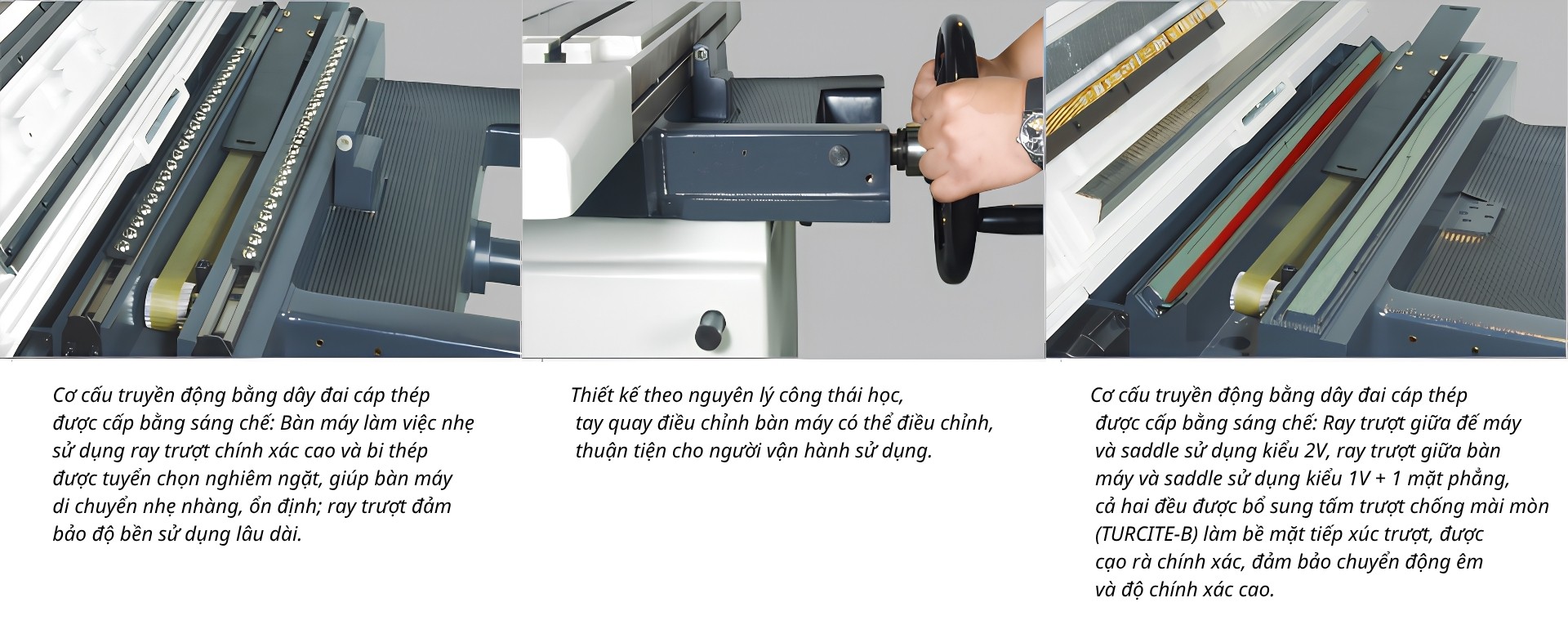

1. Máy mài phẳng thủ công – Manual Series

Manual Series là dòng máy mài phẳng có phương thức vận hành trực tiếp, phù hợp với những công việc cần sự linh hoạt và chủ động của người vận hành.

Trong quá trình gia công, người vận hành trực tiếp điều chỉnh vị trí phôi, chuyển động của bàn máy, chuyển động ngang và lượng ăn dao của đầu mài tùy theo yêu cầu của từng chi tiết.

Chức năng chính

• • Điều khiển trực tiếp quá trình mài.
  • Điều chỉnh chuyển động của bàn máy.
  • Điều chỉnh vị trí đầu mài.
  • Chủ động thiết lập lượng ăn dao.
  • Linh hoạt thay đổi chế độ gia công giữa các chi tiết.
  • Phù hợp với các công việc không yêu cầu chu trình mài tự động phức tạp.

Manual Series phù hợp với

• • Gia công đơn chiếc.
  • Gia công sửa chữa.
  • Chế tạo khuôn mẫu.
  • Gia công thử nghiệm.
  • Các chi tiết thường xuyên thay đổi.
  • Các công việc cần người vận hành trực tiếp kiểm soát quá trình mài.

Điểm nổi bật: Manual Series ưu tiên tính đơn giản, linh hoạt và khả năng kiểm soát trực tiếp hơn là mức độ tự động hóa.

Một số model nổi bât:

2. Máy mài phẳng bán tự động – Semi-Automatic Series

Semi-Automatic Series là một trong những cấu hình được nhiều doanh nghiệp quan tâm và lựa chọn nhờ sự cân bằng giữa mức độ tự động hóa, khả năng vận hành linh hoạt và chi phí đầu tư. Dòng máy phù hợp với các xưởng cơ khí, khuôn mẫu và doanh nghiệp có nhu cầu gia công lặp lại nhưng chưa cần đến hệ thống điều khiển CNC phức tạp.

Semi-Automatic Series được phát triển để tự động hóa một phần các chuyển động của máy, giúp giảm thao tác thủ công và duy trì chuyển động ổn định hơn trong quá trình mài.

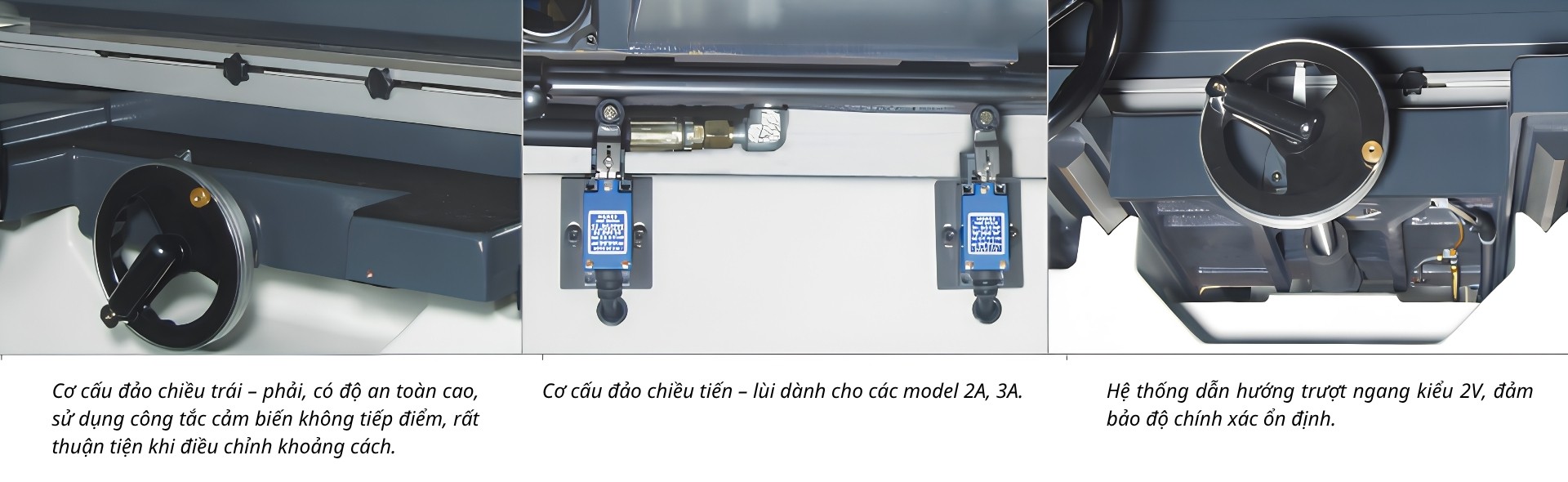

Equiptop phân chia nhóm này thành các cấu hình 1A, 2A và 3A, trong đó mức độ tự động hóa được tăng dần thông qua việc bổ sung các cơ cấu truyền động cho chuyển động ngang và chuyển động nâng/hạ đầu mài.

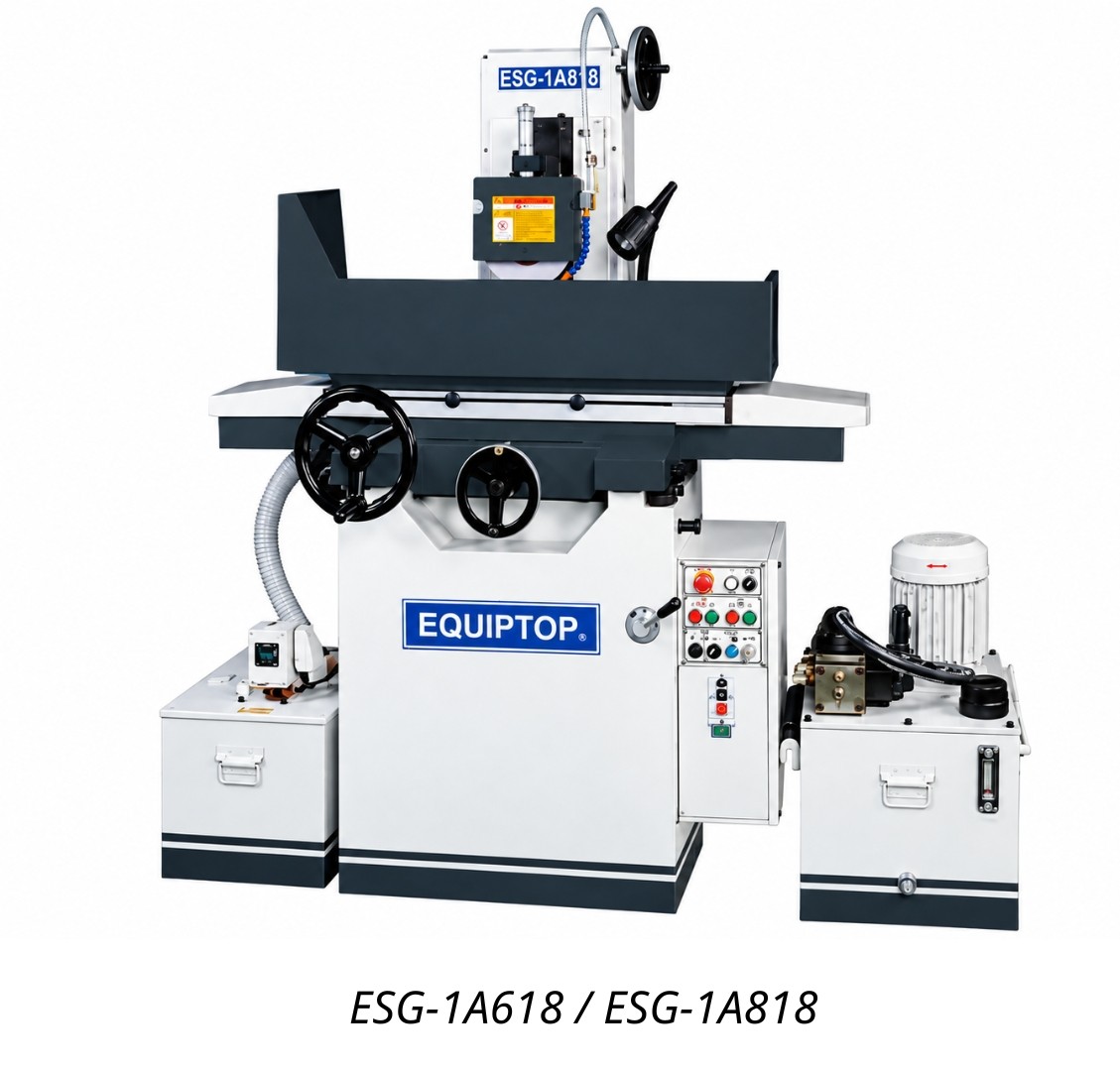

Cấu hình 1A – Tự động chuyển động dọc

1A là cấu hình cơ bản trong nhóm 1A – 2A – 3A.

Ở cấu hình này, chuyển động dọc của bàn máy được dẫn động bằng thủy lực. Bàn máy thực hiện chuyển động qua lại ổn định trong quá trình mài, trong khi người vận hành vẫn trực tiếp thực hiện các thao tác điều chỉnh cần thiết.

Tự động:

• • Chuyển động dọc của bàn máy.
  • Chuyển động qua lại của bàn máy trong quá trình mài.

Người vận hành thực hiện:

• • Thiết lập vị trí gia công.
  • Điều chỉnh chuyển động ngang.
  • Điều chỉnh lượng ăn dao theo phương đứng.
  • Kiểm soát quá trình mài theo yêu cầu thực tế.

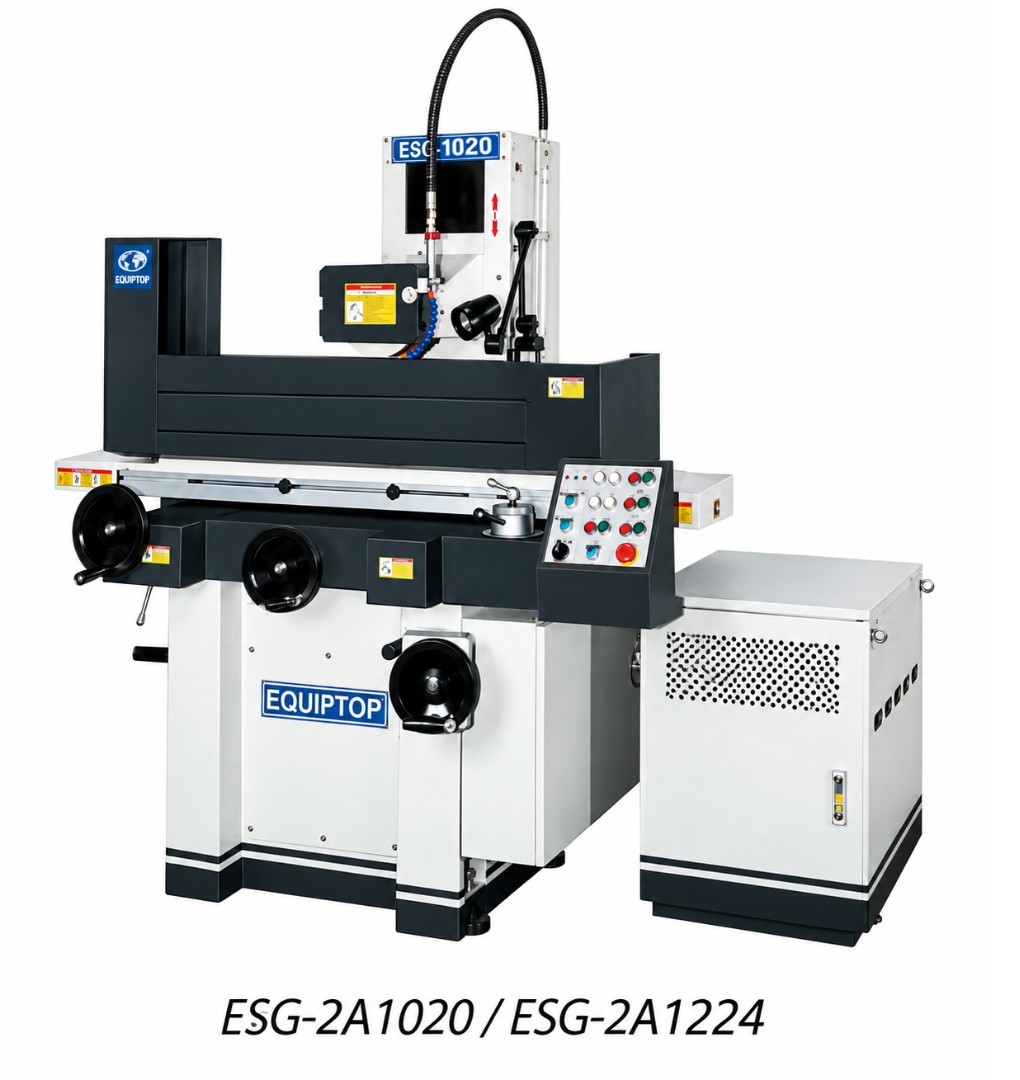

Cấu hình 2A – Tự động chuyển động dọc và ngang

2A phát triển trên nền tảng 1A nhưng bổ sung thêm chuyển động ngang được dẫn động bằng động cơ.

Như vậy, máy không chỉ tự động chuyển động dọc mà còn tự động hóa thêm chuyển động ngang trong quá trình gia công.

Tự động:

• • Chuyển động dọc của bàn máy bằng thủy lực.
  • Chuyển động ngang bằng động cơ.
  • Dịch chuyển ngang trong quá trình mài.

Người vận hành vẫn thực hiện:

• • Thiết lập vị trí ban đầu.
  • Điều chỉnh lượng ăn dao theo phương đứng.
  • Thiết lập các thông số cần thiết tùy ứng dụng.

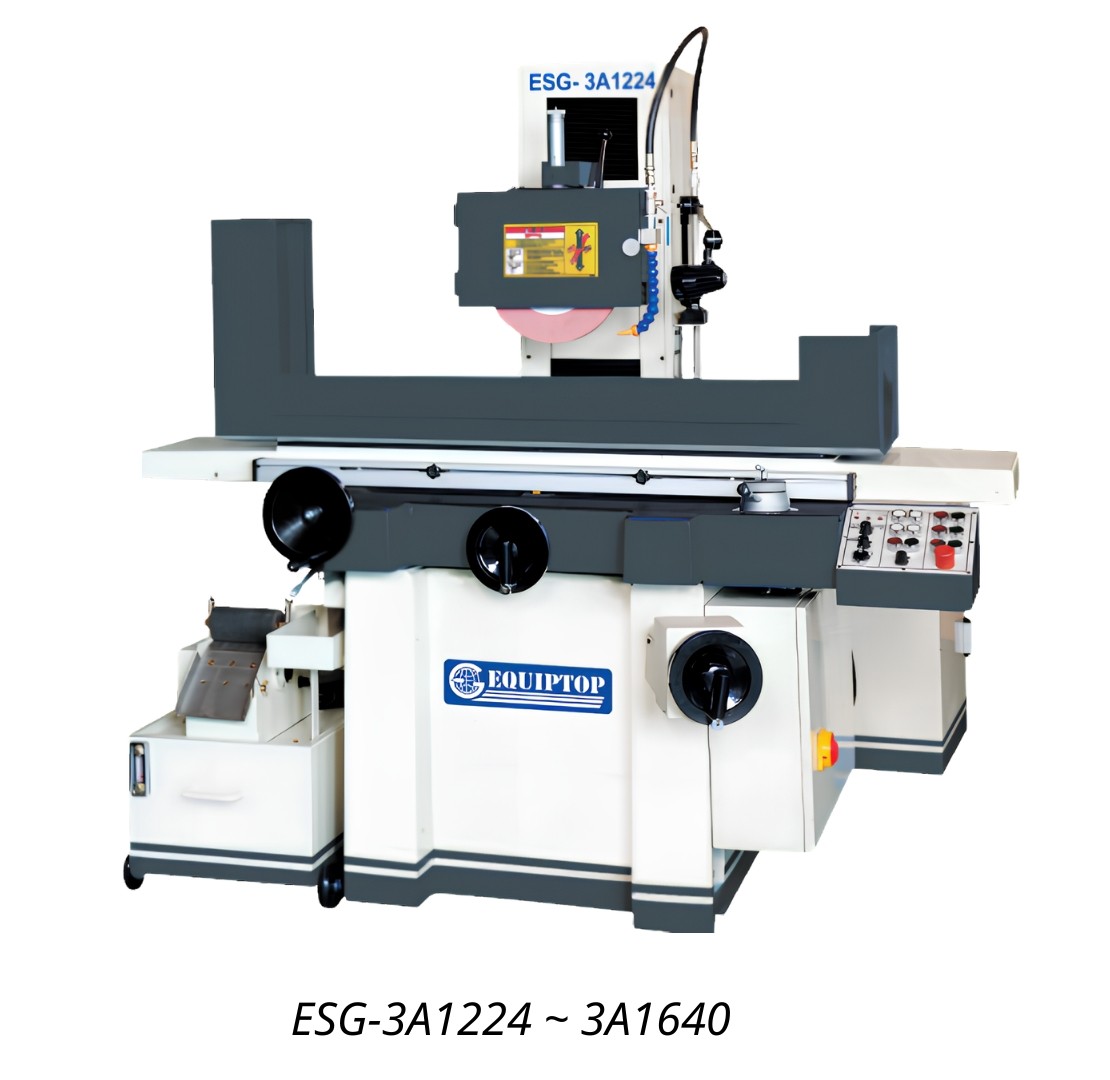

Cấu hình 3A – Tự động chuyển động dọc, ngang và nâng/hạ nhanh đầu mài

3A tiếp tục nâng mức độ tự động hóa bằng cách bổ sung cơ cấu nâng/hạ nhanh đầu mài bằng động cơ.

Cấu hình 3A bao gồm:

• • Chuyển động dọc bàn máy bằng thủy lực.
  • Chuyển động ngang bằng động cơ.
  • Nâng/hạ nhanh đầu mài bằng động cơ.

Tự động:

• • Chuyển động dọc.
  • Chuyển động ngang.
  • Nâng/hạ nhanh đầu mài.

Việc bổ sung cơ cấu nâng/hạ nhanh giúp người vận hành thuận tiện hơn khi đưa đầu mài đến vị trí gia công hoặc rút đầu mài khỏi phôi.

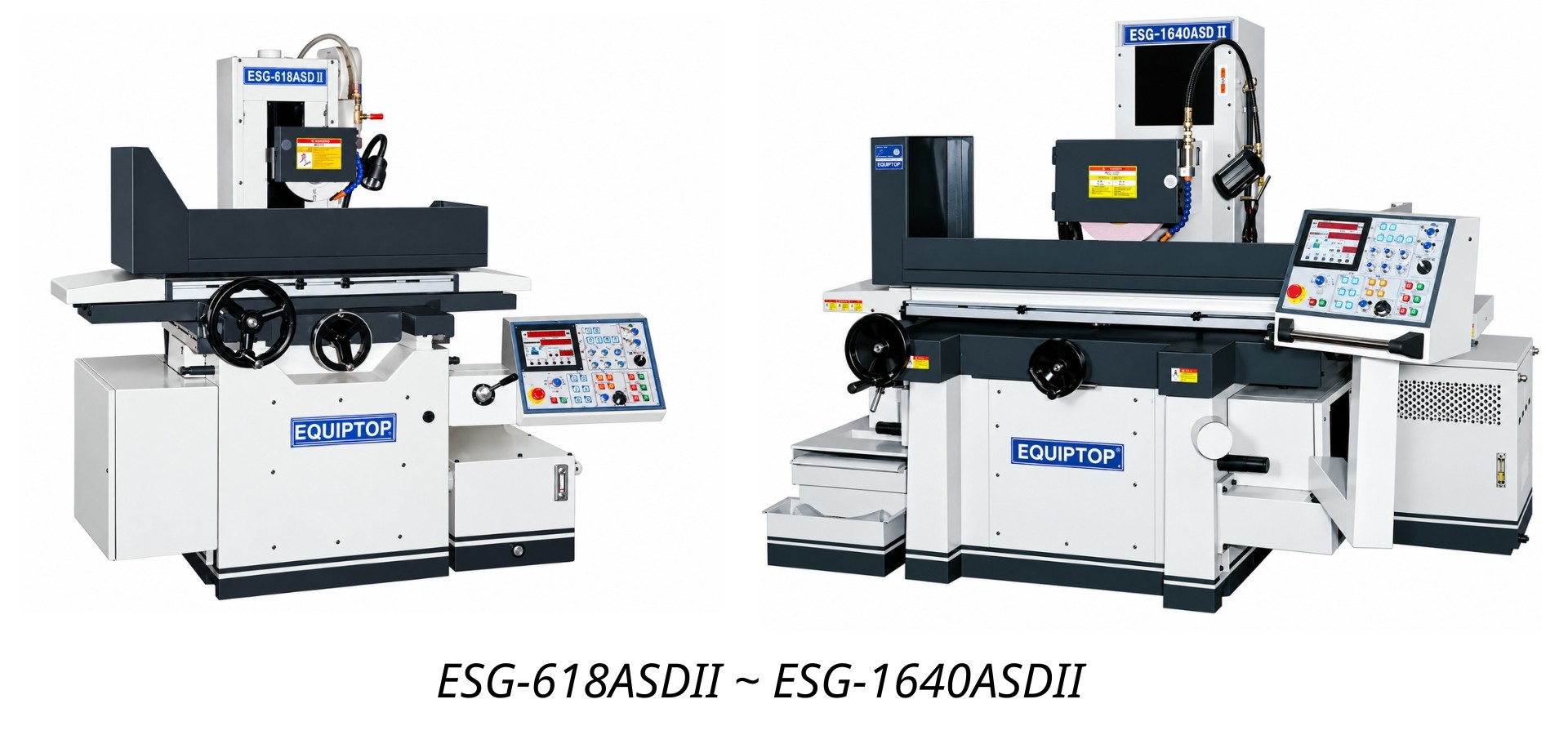

3. Máy mài phẳng tự động – Digital Type ASDII

ASDII – Automatic Digital Type là dòng máy mài phẳng tự động được thiết kế để tự động hóa sâu hơn chu trình mài.

Thay vì người vận hành phải liên tục điều chỉnh máy trong từng bước, nhiều thông số có thể được thiết lập trước để máy thực hiện theo chu trình.

Các chức năng chính

Ví dụ một chu trình mài

Người vận hành có thể thiết lập:

Đưa đầu mài đến vị trí → mài thô → mài tinh → ăn dao cuối → spark-out → nâng đầu mài → kết thúc.

Sau khi thiết lập, máy tự động thực hiện các bước theo thông số đã cài đặt.

ASDII phù hợp với

• • Gia công hàng loạt.
  • Các chi tiết có chu trình mài lặp lại.
  • Các công việc cần kiểm soát lượng mài thô và mài tinh.
  • Doanh nghiệp muốn giảm thao tác thủ công.
  • Ứng dụng chưa cần đến khả năng lập trình CNC.

4. Máy mài phẳng tự động điều khiển PLC – TD/TDNC

TD/TDNC – Automatic PLC Controller hướng đến các ứng dụng cần kiểm soát tự động các chuyển động và chu trình mài.

Dòng TDNC Servo Control sử dụng hệ thống Servo để kiểm soát chuyển động, phù hợp với những ứng dụng yêu cầu khả năng tự động hóa và tính ổn định cao.

Các chức năng chính

Trên các model TDNC, có thể thiết lập điểm 0 theo phương đứng, điểm bắt đầu, lượng mài tinh, điểm mục tiêu và điểm nâng đá mài. Máy được trang bị màn hình kỹ thuật số và bảng điều khiển cảm ứng với giao diện đơn giản, trực quan, giúp dễ học và vận hành hiệu quả.

Chuyển động chạy dao theo phương đứng được dẫn động bằng động cơ servo AC hiệu suất cao.

Vị trí theo phương đứng được hiển thị trên màn hình, cho phép hiển thị vị trí hiện tại của trục chính và thiết lập điểm bắt đầu, lượng mài thô, lượng mài tinh, lượng chạy dao xuống khi mài tinh, điểm mục tiêu, điểm nâng lên và chế độ spark-out gián đoạn.

Chuyển động ngang được dẫn động bằng động cơ servo AC. Hệ thống cho phép chạy dao từng bước và chạy dao liên tục khi mài. Tốc độ sửa đá có thể được điều chỉnh trên bảng điều khiển.

TD/TDNC phù hợp với

• • Sản xuất công nghiệp.
  • Gia công số lượng lớn.
  • Các chi tiết có chu trình mài lặp lại.
  • Ứng dụng cần kiểm soát lượng ăn dao ổn định.
  • Doanh nghiệp muốn giảm sự phụ thuộc vào thao tác thủ công.

5. Máy mài phẳng CNC – CNC Series

Máy mài phẳng CNC Equiptop sử dụng hệ thống điều khiển CNC, cho phép người vận hành lập trình trình tự và chuyển động gia công.

Khác với việc chỉ thiết lập các thông số của một chu trình có sẵn, CNC cho phép xây dựng chương trình gia công phù hợp với từng loại chi tiết.

Các chức năng chính

• • Lập trình chuyển động các trục.
  • Thiết lập trình tự gia công.
  • Thiết lập lượng ăn dao theo chương trình.
  • Thực hiện nhiều bước mài trong cùng một chương trình.
  • Lưu và gọi lại chương trình.
  • Tự động thực hiện chu trình sau khi thiết lập.
  • Giảm thao tác trực tiếp của người vận hành.

CNC phù hợp với

• • Gia công nhiều bước.
  • Chi tiết có quy trình mài phức tạp.
  • Sản xuất hàng loạt.
  • Nhiều loại chi tiết cần lưu chương trình riêng.
  • Doanh nghiệp cần mức độ tự động hóa cao.
  • Các dây chuyền có định hướng tích hợp tự động hóa.

CNC khác TD/TDNC ở đâu?

Điểm khác biệt quan trọng nằm ở cách xây dựng chương trình gia công.

TD/TDNC sử dụng PLC/Servo để điều khiển tự động các chuyển động và chu trình theo cấu hình của máy.

CNC cho phép xây dựng chương trình gia công, từ đó kiểm soát trình tự và chuyển động của máy theo chương trình.

Vì vậy, CNC phù hợp hơn khi doanh nghiệp cần khả năng lập trình linh hoạt và thực hiện các quy trình mài nhiều bước.

Những yếu tố cần xác định trước khi chọn máy

Không nên lựa chọn máy mài phẳng chỉ dựa trên kích thước bàn máy. Để xác định đúng model và cấu hình, cần xem xét:

• • Kích thước phôi.
  • Trọng lượng phôi.
  • Kích thước bề mặt cần mài.
  • Hành trình mài cần thiết.
  • Vật liệu phôi.
  • Lượng dư cần loại bỏ.
  • Độ phẳng yêu cầu.
  • Dung sai kích thước.
  • Độ nhám bề mặt.
  • Số lượng chi tiết cần gia công.
  • Thời gian chu kỳ mong muốn.
  • Phương pháp gá phôi.
  • Mức độ tự động hóa mong muốn.

Việc xác định đầy đủ các yếu tố trên giúp lựa chọn đúng kích thước máy, đúng cấu hình và đúng mức độ tự động hóa, tránh đầu tư máy vượt quá nhu cầu hoặc không đáp ứng được yêu cầu sản xuất.

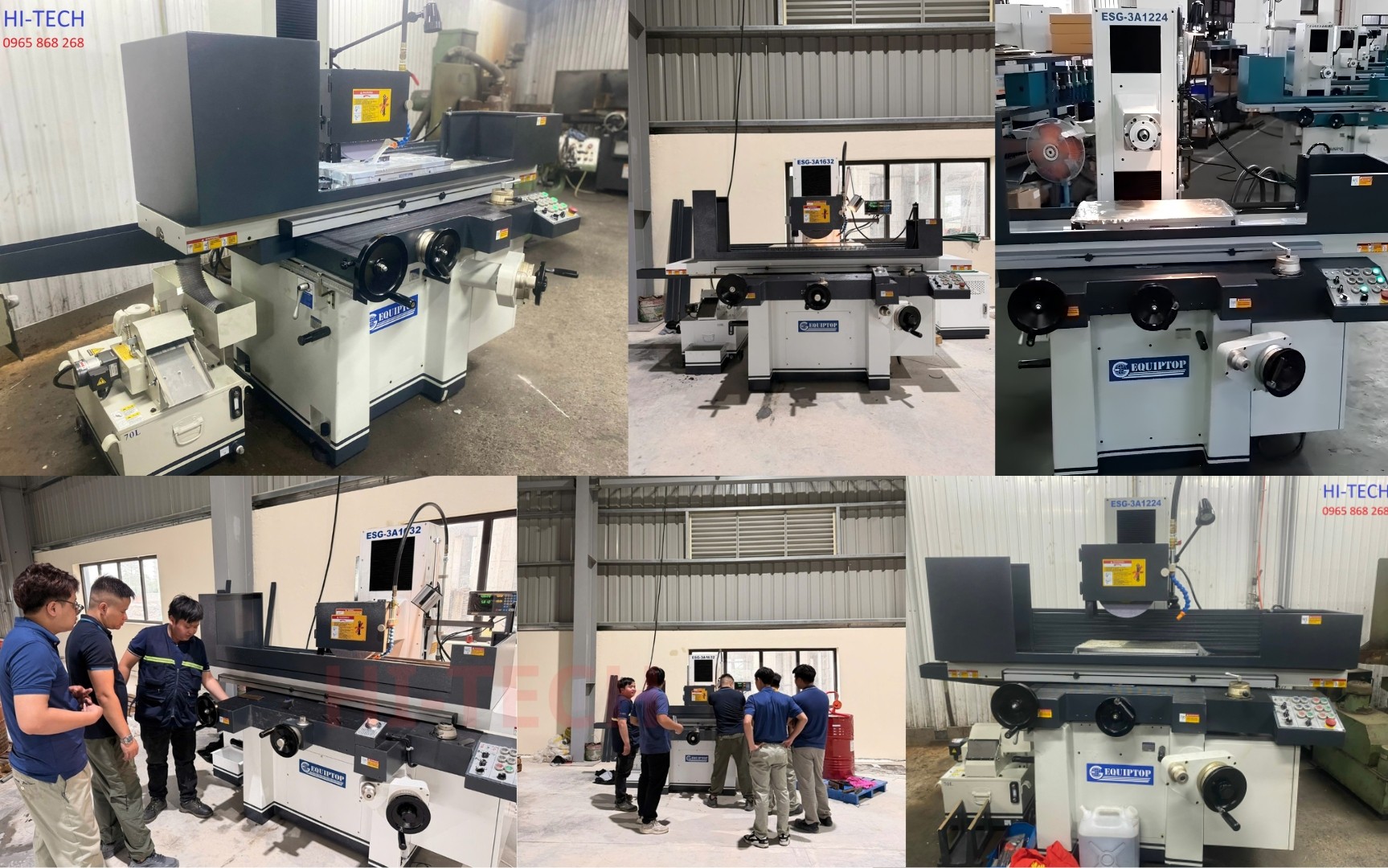

Máy mài phẳng Equiptop tại Hi-Tech

Hi-Tech cung cấp các dòng máy mài phẳng Equiptop Đài Loan từ máy thủ công, bán tự động đến máy tự động Digital, PLC/Servo và CNC.

Các model trong danh mục được lựa chọn theo nhiều kích thước bàn máy và cấu hình khác nhau, đáp ứng từ gia công khuôn mẫu, cơ khí chính xác đến sản xuất công nghiệp.

Hi-Tech tư vấn lựa chọn máy dựa trên bản vẽ, kích thước phôi, vật liệu, dung sai, độ nhám, sản lượng và yêu cầu tự động hóa, từ đó xác định model và cấu hình phù hợp với nhu cầu thực tế.
