Máy Dập Khung H Hai Trục Khuỷu

Mục lục

Giới thiệu máy dập khung H hai trục khuỷu

Máy dập khung H hai trục khuỷu là một dạng công cụ cơ khí sử dụng lực mạnh tác động từ trên xuống nhằm thực hiện nhiệm vụ dập, ép, và cắt các sản phẩm cơ khí theo yêu cầu thông qua hình dạng của bộ khuôn dập. Lực mạnh này được tạo ra thông qua việc kết hợp các cơ cấu truyền động ma sát và áp lực chất lỏng.

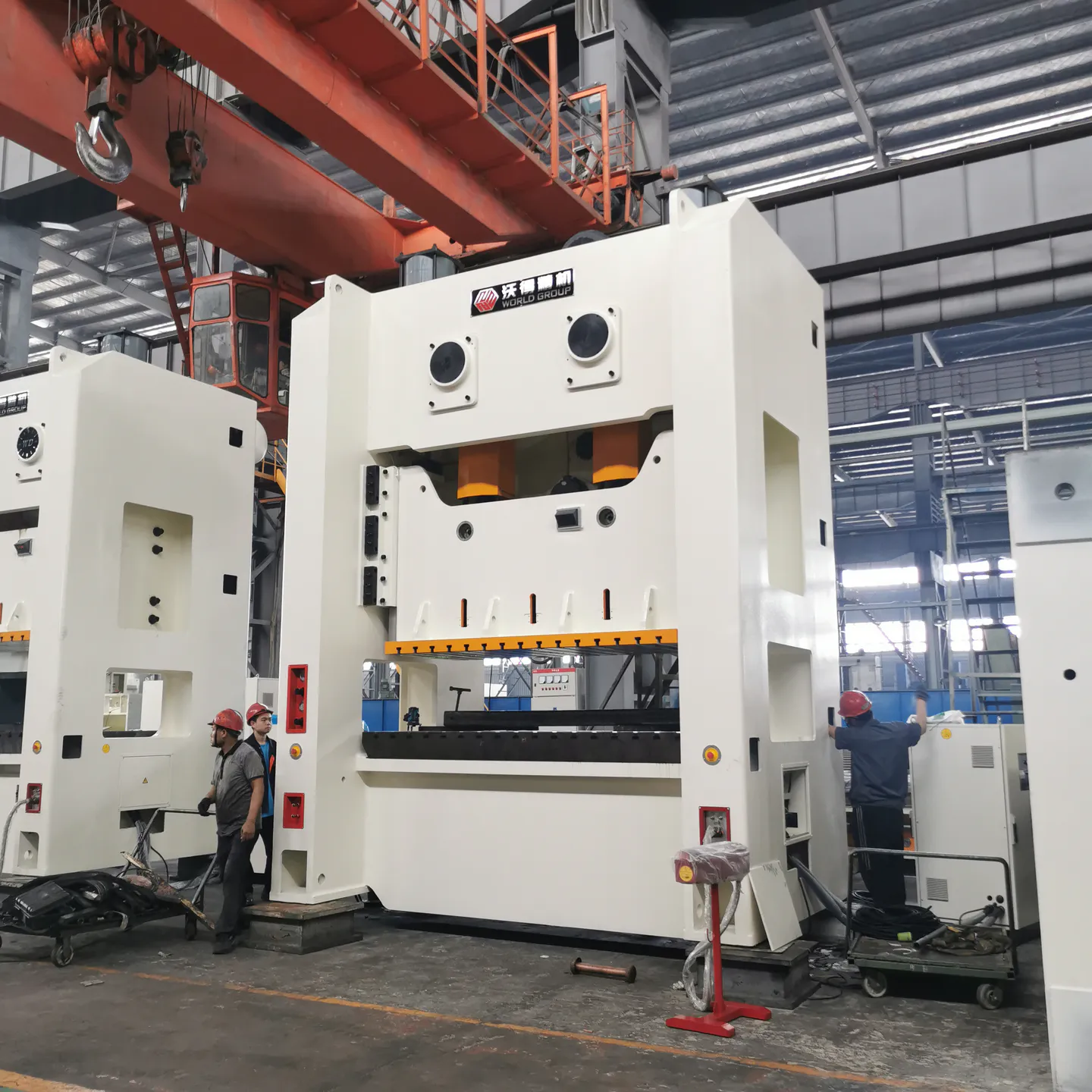

Máy dập khung H hai trục khuỷu

Máy dập khung H hai trục khuỷu là thiết bị cơ khí không thể thiếu trong các dây chuyền sản xuất, các xí nghiệp, nhà máy hiện nay. Để tạo ra các chi tiết dập đa dạng về mẫu mã, kích cỡ, chất liệu,… Người vận hành cần sự hỗ trợ thường xuyên của các loại máy móc dập theo khuôn.

Dưới sự điều khiển của các kỹ thuật tiên tiến, máy dập đã trở thành một công cụ không thể thiếu trong các quy trình sản xuất công nghiệp phức tạp. Chúng đảm bảo sự chính xác trong việc xử lý các sản phẩm cơ khí, từ những chi tiết nhỏ đến những bộ phận lớn và khối lượng.

Điều này cũng đặt ra một thách thức mới với việc nắm vững kiến thức kỹ thuật và công nghệ tiên tiến để tối ưu hóa hiệu suất gia công của máy dập. Đồng thời kiểm tra và bảo trì định kỳ để tránh sự cố và giảm thiểu thời gian không hoạt động không mong muốn.

Cấu tạo và nguyên lý hoạt động máy dập khung H hai trục khuỷu

Cấu tạo

Máy dập khung H hai trục khuỷu thường được cấu tạo như sau:

Cấu tạo máy dập khung H hai trục khuỷu

– Xi lanh nâng

– Xi lanh ép

– Đầu ép

– Khuôn trên

– Khuôn dưới

– Van phân phối làm việc

– Bình ổn áp

– Bơm cao áp

– Bể chứa dầu

– Động cơ ròng rọc

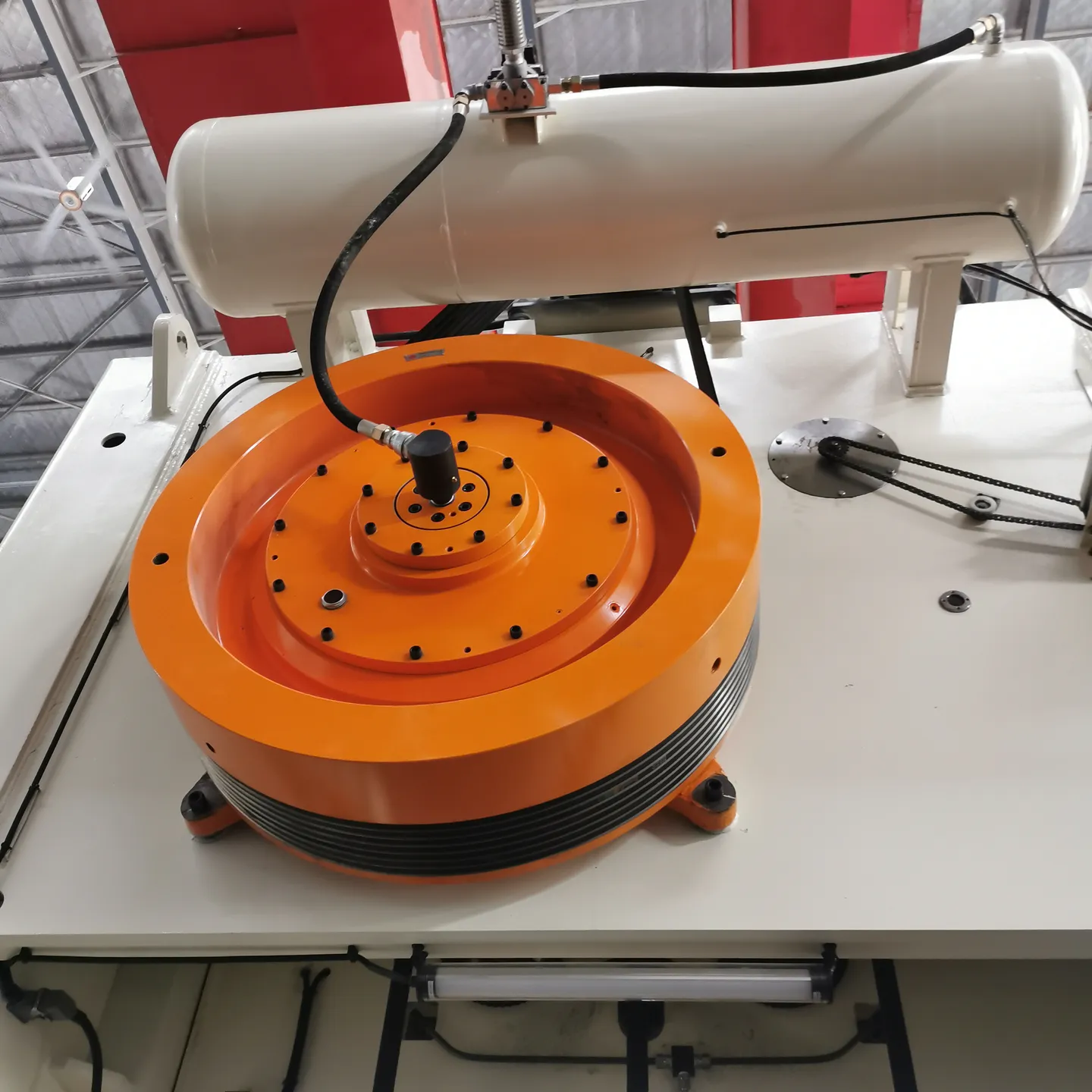

– Bánh đà

– Bàn máy rãnh chữ T

– Dây dẫn động bánh đà (dây curoa)

– Hệ thống phanh

Nguyên lý hoạt động

Động cơ hoạt động truyền động cho bơm thuỷ lực làm việc, hút chất lỏng từ thùng chứa đẩy qua đường ống dẫn cao áp với áp suất cao khoảng 200-250 KG/Cm2 đến bộ phân phối làm việc. Năng lượng của dòng chất lỏng cao áp này được hiệu chỉnh thông qua van điều chỉnh để đảm bảo áp suất yêu cầu nhờ các bình chứa khí nén của hệ thống sẽ hiệu chỉnh áp suất như mong muốn.

Để tạo ra áp lực ép lớn trong các máy dập trục khuỷu thường có bộ khuyếch đại áp suất với 2 xi lanh : xi lanh khí và xi lanh dầu piston có 2 tầng đường kính khác nhau, tầng nằm trong xi lanh hơi sẽ có đường kính lớn hơn và tầng nằm trong xi lanh dầu có đường kính nhỏ hơn. Với áp suất hơi, áp suất dầu đã được tính toán theo thiết kế.

Công nghệ và ứng dụng máy dập hai trục khủy

Công nghệ

Hệ thống truyền động bánh răng chất lượng cao cho máy dập trục khủy

1. Bánh răng đôi loại lớn được hàn, độ bền cao hơn.

2. Bánh răng mài với chất lượng cao

3. Ly hợp loại mô-men xoắn cao

4. Truyền động bằng nhiều bánh răng hơn để mở rộng khoảng cách giữa hai trục khuỷu. Thiết kế có thể tùy chỉnh cho bàn lớn hơn để phù hợp với các kích cỡ khuôn dập.

An toàn khi vận hành

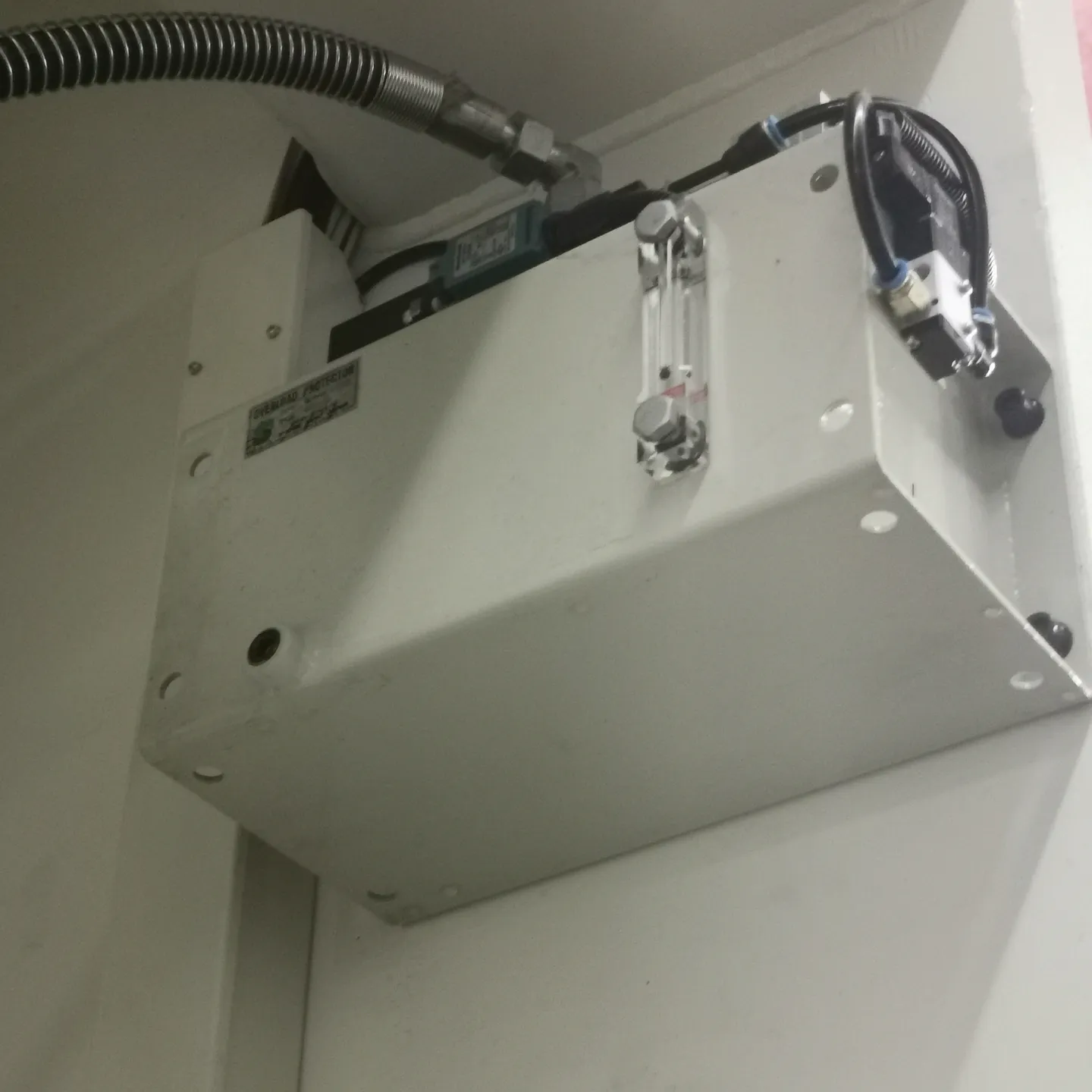

1. Máy dập được trang bị tiêu chuẩn về hệ thống bảo vệ quá tải thủy lực

2. Van điện từ an toàn kép cho ly hợp và phanh

3. Nút dừng khẩn cấp trên chân đế chữ T và ấn lùi

Độ chính xác cao: Tốt hơn tiêu chuẩn JIS về độ chính xác của máy dập

1. Tấm trượt bằng đồng kéo dài

2. Bu lông tải chống lệch để điều chỉnh khoảng cách dẫn hướng

3. Xử lý ủ thân máy dập, gia công bằng trung tâm phay chất lượng cao

Bàn điều khiển máy dập tay quay tự động

1. Băng trượt di động với nút nấm hai tay và công tắc điều chỉnh

2. Màn hình LCD cảm ứng trên HMI

3. Có thể lựa chọn loại HMI cố định và hộp điện di động

4. Người vận hành có thể kiểm tra trạng thái làm việc từ màn hình

5. Cảnh báo lỗi và giải pháp có thể được hiển thị trên màn hình

Ứng dụng

Các ứng dụng máy dập khung H 2 trục khuỷu là rất rộng, từ sản xuất khuôn mẫu đến sản xuất các sản phẩm lớn như oto, máy bay, tàu thủy, thiết bị y tế, điện tử… Máy dập giúp tăng tốc độ sản xuất, nâng cao chất lượng sản phẩm và giảm chi phí sản xuất.

Dập các chi tiết cơ khí

Dập các chi tiết điện tử

Dập các chi tiết ô tô, xe máy

Dập các chi tiết trong sản xuất đồ gia dụng…

Thông số kỹ thuật của các dòng máy dập khung H hai trục khuỷu

Thông số kỹ thuật/ Model		CODE	Đơn vị	JW36-110	JW36-160	JW36-200	JW36-250	JW36-315	JW36-400	JW36-500
Lực đột lớn nhất			KN	1100	1600	2000	2500	3150	4000	5000
Hành trình đột		S	mm	180	200	250	280	280	300	300
Tốc độ đột / phút	Tiêu chuẩn		spm	50	45	35	30	30	20	20
Tốc độ đột / phút	Option		spm	35-55	35-55	25-40	20-35	20-35	15-24	15-23
Chiều cao lớn nhất của khuôn		H2	mm	400	450	500	550	550	600	650
Chiều cao lớn nhất điều chỉnh khuôn		t	mm	90	100	110	120	120	130	130
Chiều sâu họng máy	F-B	E	mm	650	800	900	950	950	1000	1100
Chiều sâu họng máy	Height	F	mm	350	400	450	460	460	550	600
Chiều rộng lớn nhất của đầu dập		G	mm	1750	1900	2290	2570	2570	2810	3200
Kích thước bàn máy	F-B	D	mm	700	760	900	1000	1000	1100	1200
	L-R	C	mm	1650	1800	2200	2500	2500	2700	3000
	Thickness	H3	mm	140	150	170	180	190	200	210
Kích thước đáy trượt	F-B	b	mm	600	700	800	900	900	1000	1100
Kích thước đáy trượt	L-R	a	mm	1350	1500	1900	2200	2200	24000	2700
Chiều cao mặt bàn máy		H1	mm	1035	1035	1135	1235	1285	1340	1340
Kích thước máy	F-B	A	mm	2050	2400	2650	2900	3000	3150	3400
	L-R	B	mm	2400	2650	3150	3450	3450	3700	4200
	Height	H	mm	3450	3950	4280	4800	4900	5500	6000
Công suất động cơ (Kw)			KW	11	18.5	22	30	37	45	55
Trọng lượng máy (kg)			kg	18000	22000	33000	42000	43000	56000	77000

Video máy dập trục khuỷu hãng WORLD

WORLD power press machine là hãng máy dập tốt nhất Trung Quốc do Công Ty TNHH Giải Pháp Và Thiết Bị Hi-Tech chúng tôi đại đại diện ủy quyền phân phối và làm dịch vụ sau bán hàng toàn thị trường tại Việt Nam. Khách hàng máy mua dập trục khuỷu khung H hãy liên hệ trực tiếp đến chúng tôi.
