Máy Khoan Lỗ EDM CNC Oscarmax SD450 Gia Công Lỗ Làm Mát Cánh Tuabin Hàng Không

Máy khoan lỗ EDM CNC Oscarmax SD450 là giải pháp đáng cân nhắc cho các ứng dụng gia công lỗ nhỏ trên vật liệu kim loại dẫn điện, đặc biệt trong lĩnh vực sản xuất linh kiện hàng không. Với công nghệ gia công tia lửa điện EDM, máy hỗ trợ gia công các lỗ có đường kính nhỏ trên vật liệu khó cắt gọt, phục vụ nhu cầu chế tạo lỗ làm mát trên cánh tuabin động cơ hàng không.

Ứng dụng khoan lỗ làm mát cánh tuabin bằng EDM

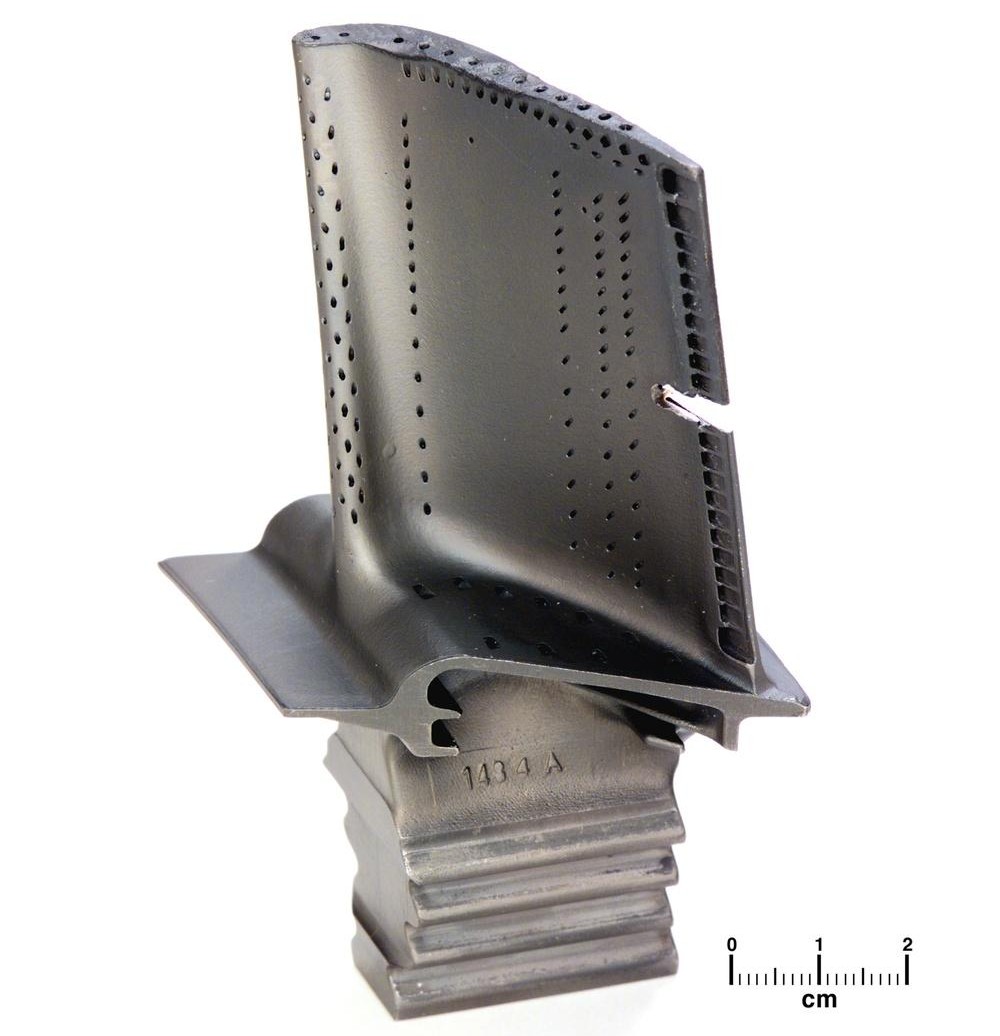

Cánh tuabin động cơ hàng không phải làm việc trong môi trường nhiệt độ cao. Các lỗ làm mát giúp dẫn không khí qua cánh, hỗ trợ kiểm soát nhiệt độ và bảo vệ bề mặt chi tiết.

Quá trình gia công các lỗ này đòi hỏi độ chính xác cao do lỗ có thể nhỏ, sâu và nằm tại những vị trí hoặc góc nghiêng phức tạp.

Công nghệ khoan lỗ EDM phù hợp để xem xét cho các yêu cầu:

• Khoan lỗ nhỏ trên hợp kim chịu nhiệt và vật liệu dẫn điện khó gia công.
• Gia công lỗ có chiều sâu lớn so với đường kính.
• Hỗ trợ gia công các vị trí lỗ theo tọa độ lập trình.
• Giảm lực cắt cơ học tác động trực tiếp lên chi tiết.

XEM THÊM: Máy khoan lỗ EDM CNC model SD450

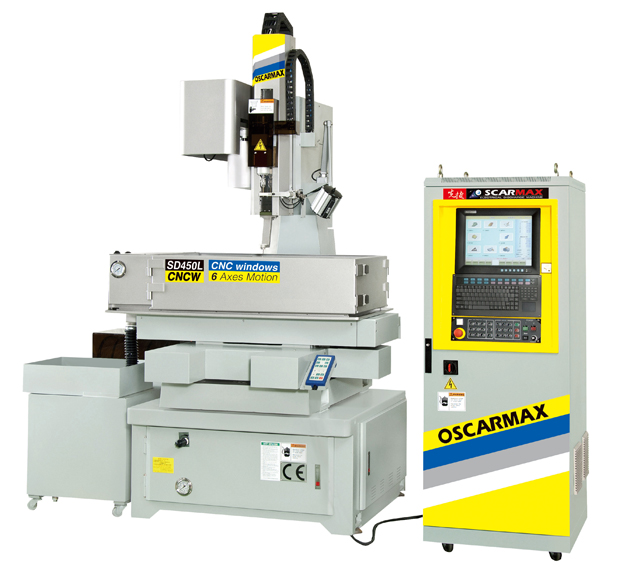

Máy khoan lỗ EDM CNC Oscarmax SD450.

Oscarmax SD450 thuộc dòng máy khoan lỗ EDM sử dụng nguyên lý phóng điện để bóc tách vật liệu. Quá trình gia công sử dụng điện cực và hệ thống dung dịch gia công để tạo lỗ trên phôi kim loại dẫn điện.

Các đặc điểm cần quan tâm khi lựa chọn máy:

• Điều khiển vị trí gia công theo tọa độ.
• Hỗ trợ gia công lỗ nhỏ bằng điện cực phù hợp.
• Có thể ứng dụng trên nhiều loại vật liệu kim loại dẫn điện.
• Khả năng gia công phụ thuộc vào đường kính điện cực, chiều sâu lỗ, vật liệu và cấu hình máy.

Đối với cánh tuabin hàng không, cần xác nhận thêm khả năng khoan lỗ nghiêng, phương án gá đặt, đường kính lỗ nhỏ nhất và các yêu cầu dung sai theo bản vẽ.

Lưu ý: Cần xác nhận phiên bản SD450 hoặc SD450L CNCW trước khi sử dụng thông số kỹ thuật để báo giá.

Nguyên lý Máy Khoan Lỗ EDM CNC SD450

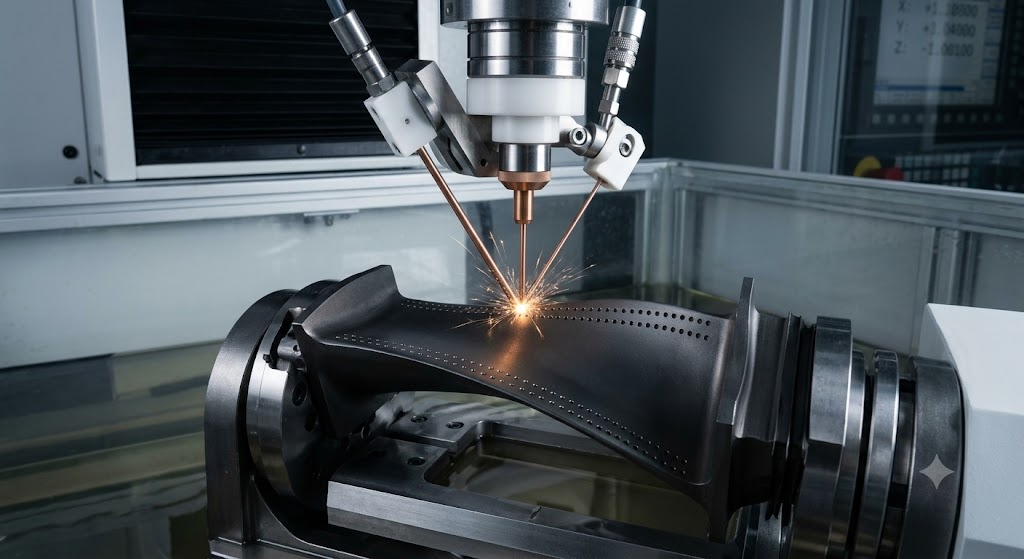

Máy khoan lỗ EDM hoạt động dựa trên hiện tượng phóng điện giữa điện cực và phôi dẫn điện. Năng lượng phóng điện tạo nhiệt, làm nóng chảy và bóc tách vật liệu tại vị trí gia công.

Quy trình cơ bản gồm:

1. Định vị và cố định cánh tuabin trên đồ gá.
2. Thiết lập tọa độ và thông số gia công.
3. Sử dụng điện cực phù hợp để khoan lỗ bằng phóng điện.
4. Kiểm tra đường kính, chiều sâu, vị trí và chất lượng thành lỗ.

Với các lỗ nghiêng trên bề mặt cong, cần lựa chọn đồ gá hoặc cấu hình trục phù hợp để đảm bảo điện cực tiếp cận đúng vị trí.

Ưu điểm của công nghệ Máy Khoan Lỗ EDM CNC SD450

Gia công vật liệu khó cắt gọt: Có thể gia công nhiều loại hợp kim dẫn điện có độ cứng cao, tùy theo điều kiện công nghệ.

Hỗ trợ khoan lỗ nhỏ: Phù hợp với các ứng dụng cần điện cực đường kính nhỏ; đường kính tối thiểu phải được xác nhận theo cấu hình máy.

Giảm lực cắt cơ học: Quá trình bóc tách vật liệu bằng phóng điện, không sử dụng lực cắt trực tiếp như phương pháp khoan truyền thống.

Hỗ trợ gia công theo tọa độ: Giúp bố trí vị trí lỗ theo chương trình và bản vẽ kỹ thuật.

Đối với chi tiết hàng không, cần kiểm tra thêm độ chính xác, độ nhám, lớp ảnh hưởng nhiệt và các yêu cầu nghiệm thu sau gia công.

Kết Luận

Máy khoan lỗ EDM Oscarmax SD450 với hành trình lớn 700x550mm, tải trọng phôi lên tới 1500kg và độ chính xác cao là sự lựa chọn chiến lược giúp doanh nghiệp cơ khí bứt phá năng lực sản xuất, làm chủ công nghệ gia công lỗ làm mát cánh tuabin hàng không.
